🛠️ Modificação de Hardware – Correção de Travamento do GPIO0 em Placas ESP32 TTGO T-Display (CH9102F)

📋 Resumo do Problema

Placas TTGO T-Display (ESP32) equipadas com o chip CH9102F (USB–Serial) podem apresentar travamento do pino GPIO0 e do botão de Boot ao se conectar com certos aplicativos modernos, como Blockstream Green ou SideSwap.

🔍 Sintoma típico

  • O ESP32 inicia normalmente o bootloader e o firmware.
  • Porém, ao abrir conexão serial (ex: Blockstream, SideSwap), o sistema trava.
  • O GPIO0 fica permanentemente em nível baixo (LOW).
  • O botão de Boot deixa de funcionar até que seja fechado o programa ou a placa seja desconectada da USB.
  • O bug não é corrigido apenas com o ajuste de “Disable Modem Handshake” na porta COM do Windows, pois alguns apps reconfiguram o driver diretamente.

⚙️ Análise Técnica (Causa Raiz)

O circuito de auto-programação da TTGO T-Display usa as linhas DTR e RTS do CH9102F para manipular os pinos de controle do ESP32:

  • EN (Reset)
  • IO0 (Boot)

Circuito original

RTS → R19 (10 kΩ) → base de Q2 (PMBT3904 NPN)
coletor de Q2 → GPIO0 do ESP32
emissor → GND

O driver “moderno” do Windows e de alguns aplicativos mantém o sinal RTS em nível DC constante.
Isso satura a base do transistor Q2, que então conduz permanentemente.
Resultado: o GPIO0 é aterrado (LOW) e o botão físico deixa de responder.

🧩 Solução Definitiva (Modificação de Hardware)

A solução é substituir o resistor R19 (10 kΩ) por um capacitor cerâmico de 0,1 µF (100 nF).

🎯 Objetivo

Converter o acoplamento DC → AC, bloqueando o nível fixo de RTS, mas mantendo a capacidade de passar os pulsos rápidos usados para reset e entrada no modo de gravação.

📍 Localização dos Componentes

Componente Função Localização
Q2 Transistor que controla o GPIO0 (modo Boot) À esquerda do conector USB-C
Q1 Transistor do Reset (EN) À direita do conector USB-C
R19 Entre RTS (CH9102F pino 19) e base de Q2 Lado traseiro da placa, logo atrás do Q2

🧰 Materiais Necessários

  • Ferro de solda com ponta fina (≤ 1 mm)
  • Fluxo de solda e pinça de precisão
  • Capacitor cerâmico 100 nF / 6,3 V ou mais / dielétrico X7R ou X5R / tamanho SMD 0603
  • Multímetro (modo continuidade)

🧪 Procedimento Passo a Passo

  1. Desconecte a placa da USB e da bateria.
  2. Localize o R19 na parte traseira da placa (atrás do transistor Q2).
  3. Remova o resistor cuidadosamente com ferro e pinça.
  4. Solde o capacitor de 100 nF nos mesmos pads.
  5. Opcional: teste continuidade entre o pino 19 (RTS) do CH9102F e um dos lados do capacitor para confirmar a ligação.
  6. Reconecte via USB e teste o comportamento no SideSwap/Blockstream.

📸 Imagens de Referência

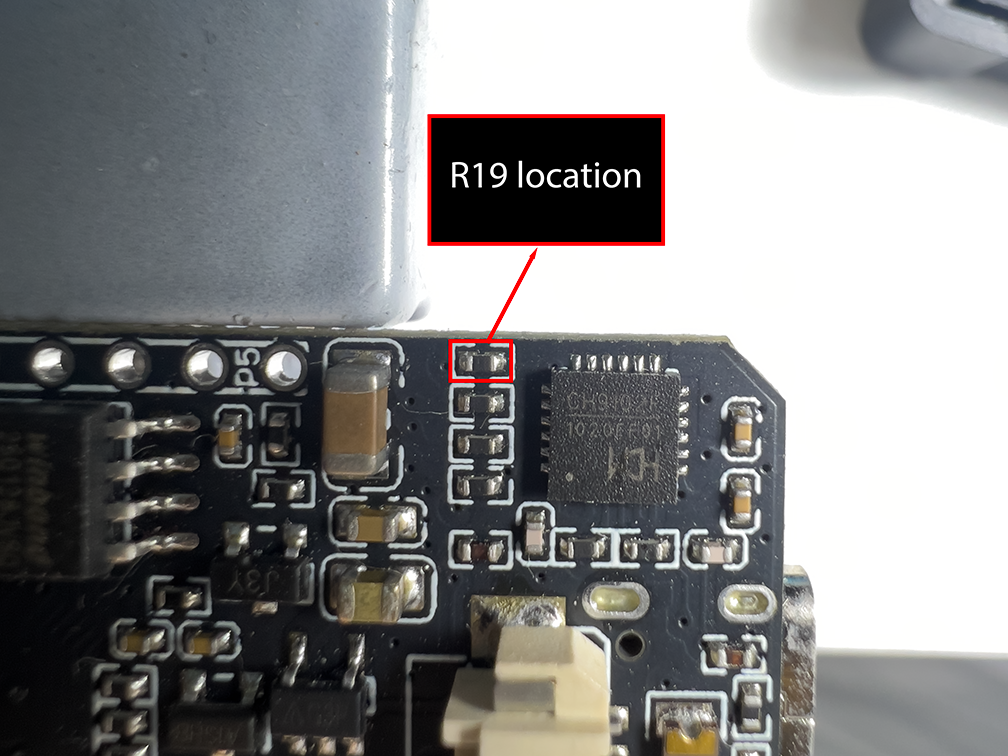

1️⃣ Localização do R19 (lado traseiro)

R19 Location

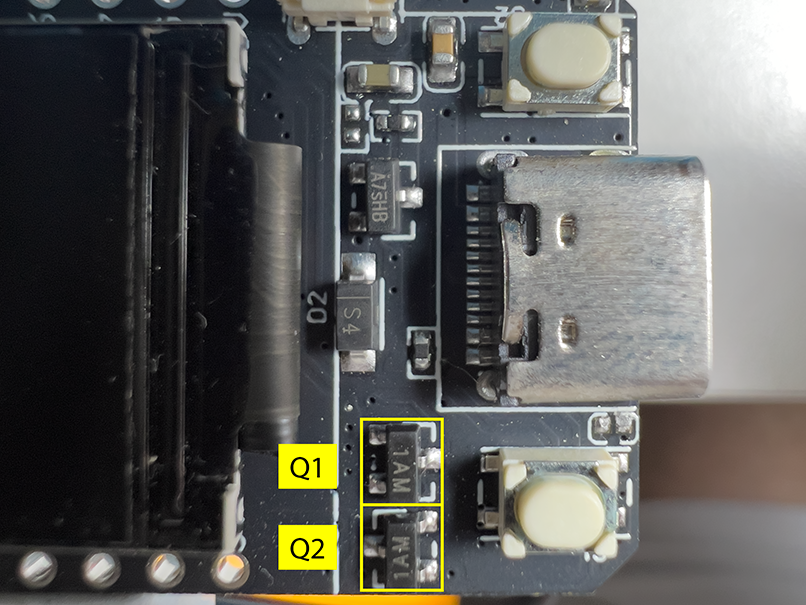

2️⃣ Região dos Transistores Q1 e Q2 (lado frontal)

Q2 and Q1 Front View

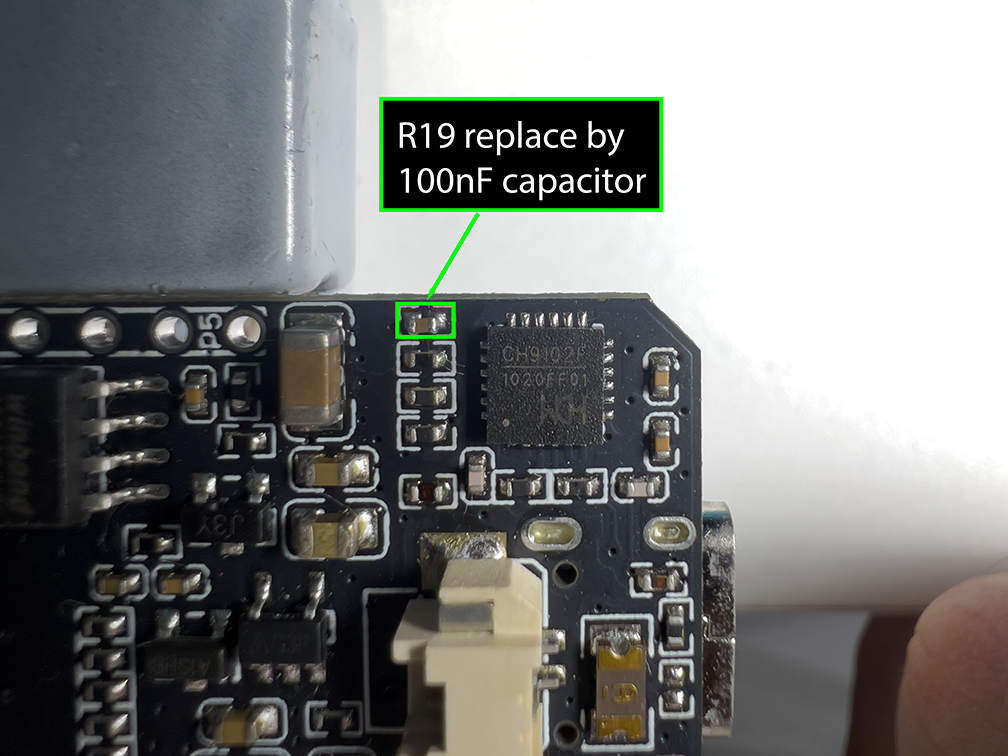

3️⃣ Substituição concluída

R19 replaced by 100nF capacitor


💡 Resultado

Após a modificação:

  • O ESP32 mantém boot normal e não sofre interferência do driver moderno.
  • O GPIO0 e o botão de Boot permanecem funcionais.
  • Softwares como Blockstream Green e SideSwap podem abrir a porta serial sem causar travamento.
  • O circuito de gravação automática continua operacional.

🔬 Verificação

Para confirmar o sucesso:

  1. Conecte a TTGO ao PC.
  2. Abra o SideSwap/Blockstream.
  3. Verifique que o botão de voltar responde normalmente.
  4. A comunicação serial funciona sem o ESP32 travar o GPIO0.

⚠️ IMPORTANTE

Para fazer o flash precisa segurar o botão GPIO0 até iniciar o processo de gravação, depois pode soltar.

📎 Observação

Pode ser usado sem o capacitor. O bug é corrigido removendo o resistor R19, mas por precaução foi adicionado o capacitor. Caso não tenha acesso ao capacitor de forma fácil, remova apenas o resistor R19 e faça os testes de conexão via USB nos programas Blockstream e SideSwap.

🧠 Racional Técnico

Antes (R19 = 10 kΩ) Depois (C = 100 nF)
Acoplamento DC, transistor conduz com RTS constante Acoplamento AC, transistor só conduz em pulsos
GPIO0 e botão travam GPIO0 e botão operam normalmente
Driver moderno interfere Isolado de sinais DC indesejados

📎 Referências

🧩 Créditos

Documento técnico e modificação prática por Cateim.
